Abstrakt
Die Grundlage der boomenden Industrie für neue Energiefahrzeuge sind nicht nur Batterien und Motoren, sondern auch die "Lebensader" zwischen Fahrzeugen und Ladesäulen - die Ladekabel. Angesichts der immer strengeren Anforderungen an die Funktionsintegration, die Sicherheit und die globale Standardisierung sind die herkömmlichen Kabelnormen nicht mehr in der Lage, diese zu erfüllen. In diesem Artikel werden die zentralen Herausforderungen und Entwicklungsrichtungen von Ladekabeln in Bezug auf Funktion, Sicherheit, Materialien, Struktur und Normung eingehend analysiert und es wird deutlich, wie wichtig es ist, technische Engpässe zu überwinden, um die Sicherheit der Branche und die globale Interoperabilität zu gewährleisten.
1. Funktionsintegration: intelligenter Träger über die Energieübertragung hinaus

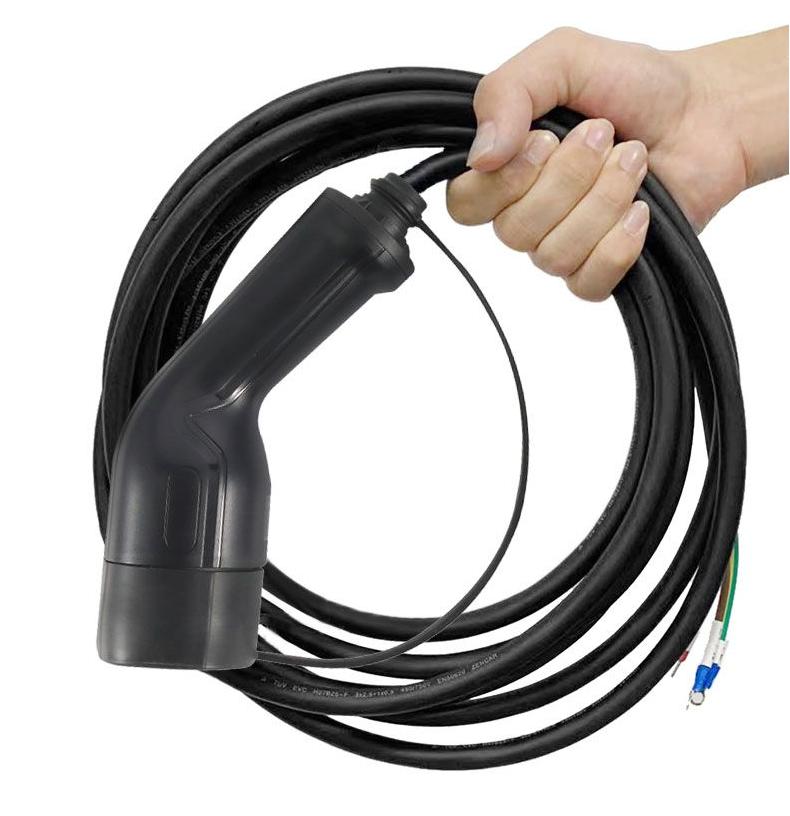

Moderne Ladekabel sind keine einfachen Stromkanäle mehr. Um eine Interaktion in Echtzeit und eine sichere Kontrolle des Batteriestatus von Ladesäulen und Fahrzeugen (z. B. Anpassung des Stroms und Überwachung der Isolierung) zu ermöglichen, müssen die Kabel Kommunikations- und Steuerkerne integrieren. Zum Beispiel ist die typische Struktur eines dreiphasiges Ladekabel umfasst 5 Leistungskerne (dreiphasig, Nullleiter, Erde) und 2 Signalkerne, die einen "5 große + 2 kleine" Komplex bilden. Diese komplexe Funktion übersteigt bei weitem die Konstruktionsgrenzen herkömmlicher Normen (z. B. IEC 60245/60227), die nur 5-adrige Strukturen mit gleichem Querschnitt unterstützen.
2. Sicherheits-Upgrade: flammhemmende und langlebige Rettungsleine
Die Eigenschaften des hohen Dauerstroms beim Ladevorgang stellen extreme Anforderungen an die Sicherheit der Kabel. Herkömmliche PVC-Materialien neigen dazu, giftige Halogengase und dichten Rauch freizusetzen, wenn sie einem Feuer ausgesetzt sind. Neue halogenfreie, flammhemmende Materialien (wie thermoplastische Polyolefine und Polyesterelastomere) sind zu Schlüssellösungen geworden: Sie haben eine niedrige Rauchdichte und keine korrosiven Gase, wenn sie brennen, und der Sauerstoffindex ist deutlich verbessert (wie die Zugfestigkeit von halogenfreien, duroplastischen Polyolefin-Mantelmaterialien > 10,0 MPa, was die 6,5 MPa von SE3-Kautschuk in der IEC-Norm weit übersteigt), was den Brandschutzfaktor von Grund auf verbessert.
3. Standardverzögerung: Konflikt zwischen globalen Normen und lokalen Bedürfnissen
Derzeit bezieht sich die Produktion von Ladekabeln meist auf die IEC 60245/60227 oder die amerikanische Norm UL 62, aber diese Normen haben offensichtliche Einschränkungen:
- Funktionsverlust: Die maximale Anzahl der Adern in der IEC-Norm beträgt nur 5, was nicht für Signalleitungen ausreicht;
- Strukturelle Steifigkeit: Die Drahtseelen müssen den gleichen Querschnitt haben, was der Nachfrage nach "großen und kleinen Drahtverbunden" nicht gerecht wird;
- Materielle Veralterung: Neue Hochleistungsmaterialien wie Polyurethan (dessen Verschleißfestigkeit bis zu dreimal so hoch ist wie die herkömmlicher Materialien) sind darin nicht berücksichtigt. Obwohl Europa versucht hat, mit dem Koordinierungsdokument HD22.4/HD22.12 zu reagieren, fehlt noch immer eine unabhängige Norm für Ladekabel.
IV. Revolution der Werkstoffe: Neue Verbindungen führen zu Leistungssprüngen
Um den Anforderungen an häufiges Biegen, Witterungsbeständigkeit im Freien und mechanische Festigkeit gerecht zu werden, ist Materialinnovation unabdingbar:
- Isolierschicht: Das halogenfreie thermoplastische Polyolefin (IEV-1) hat hervorragende elektrische Eigenschaften und Flexibilität;
- Mantelschicht: Polyurethan (EVM-1) weist eine deutlich verbesserte Reißfestigkeit auf, und das halogenfreie, flammhemmende, duroplastische Polyolefin (EVM-2) bietet ein ausgewogenes Verhältnis zwischen Flammschutz und mechanischen Eigenschaften. Die Schlüsselparameter dieser Materialien (wie z. B. Zugfestigkeit und Bruchdehnung) übertreffen die herkömmlichen Standards vollständig (siehe die Bewertung von Ladekabelmaterialien in der technischen Berichtsreihe IEC TR 62893).
5. Strukturelle Entwicklung: flexibles Design, angepasst an verschiedene Ladeszenarien
Die Vielfalt der Lademodi (langsames Laden mit Wechselstrom, schnelles Laden mit Gleichstrom, kombiniertes Laden mit Wechselstrom und Gleichstrom) treibt die Innovation der Kabelstruktur voran:
- Flexible Anzahl von Kernen: von einphasigen 7-Kern- bis zu dreiphasigen Multi-Kern-Kombinationen, die unterschiedliche Leistungsanforderungen erfüllen;
- Differenzierung des Querschnitts: Stromleitung (großer Querschnitt) und Signalleitung (kleiner Querschnitt) sind geschichtet, um Platz und Leistung zu optimieren;
- Leichte Konstruktion: Durch die Verwendung neuer Materialien wird das Gewicht des Kabels um 30% reduziert, was den Bedienungskomfort für den Benutzer verbessert.
VI. Vereinheitlichung der Normen: Aufbau einer weltweit anerkannten technischen Sprache
Es ist ein internationaler Konsens geworden, unabhängige Normen für Ladekabel zu formulieren:
- Funktionale Integration: Zur Klärung der Entsprechung zwischen Kommunikationsprotokollen und Adern siehe ISO 15118 Fahrzeug-Netz-Kommunikationsschnittstellen-Norm;
- Spezifikation des MaterialsEinführung eines Prüfsystems für halogenfreie flammhemmende und hochreißfeste Materialien, wie z.B. die UL 62 Zertifizierungsanforderungen für thermoplastische Elastomere;
- Test-ErweiterungSzenario-Verifizierungsprojekte wie Hoch- und Niedrigtemperaturzyklen und Biegefestigkeit (z. B. IEC 62893-2-1 für EV-Kabel-Haltbarkeitstestspezifikationen) hinzufügen.
Zusammenfassung
Auf dem Weg der neuen Energiefahrzeuge in die Zukunft entscheidet die Stärke der "technischen Ader" der Ladekabel über das Durchhaltevermögen der gesamten Branche. Von der Abschirmung halogenfreier Materialien bis zu den Adern intelligenter Adern, vom Brechen des Eises der Normendilemmata bis zur Brücke der globalen Interkommunikation - jede Materialinnovation und Normvereinheitlichung ist eine doppelte Krönung von Sicherheit und Effizienz. Nur wenn dieser scheinbar unbedeutende, aber entscheidende technische Engpass durchbrochen wird, können die grünen Räder wirklich frei im ungehinderten elektrischen Strom laufen.
