مقدمة
الكابلات الكهربائية هي شرايين الحياة للبنية التحتية الحديثة، حيث تزود المنازل والشركات والصناعات بالطاقة. وعلى الرغم من أهميتها، يغفل الكثير من الناس عن أهمية اختيار أنواع الكابلات وأحجامها المناسبة لتطبيقات محددة. سواءً كنت كهربائيًا أو مقاولًا أو مالك منزل تتطلع إلى ترقية نظامك الكهربائي، فإن فهم الكابلات يمكن أن يجنبك الإصلاحات المكلفة وعدم كفاءة الطاقة ومخاطر السلامة المحتملة.
سوف يستكشف هذا الدليل الأنواع المختلفة من الكابلات الكهربائية، وتطبيقاتها المثالية، وكيفية اختيار الحجم الصحيح بناءً على تصنيفات الجهد والتيار، وأفضل الممارسات للتركيب. في نهاية هذه المقالة، سيكون لديك المعرفة المتخصصة اللازمة لاتخاذ قرارات مستنيرة بشأن الكابلات الكهربائية، مما يضمن لك نظاماً كهربائياً آمناً وموثوقاً في أي مكان.

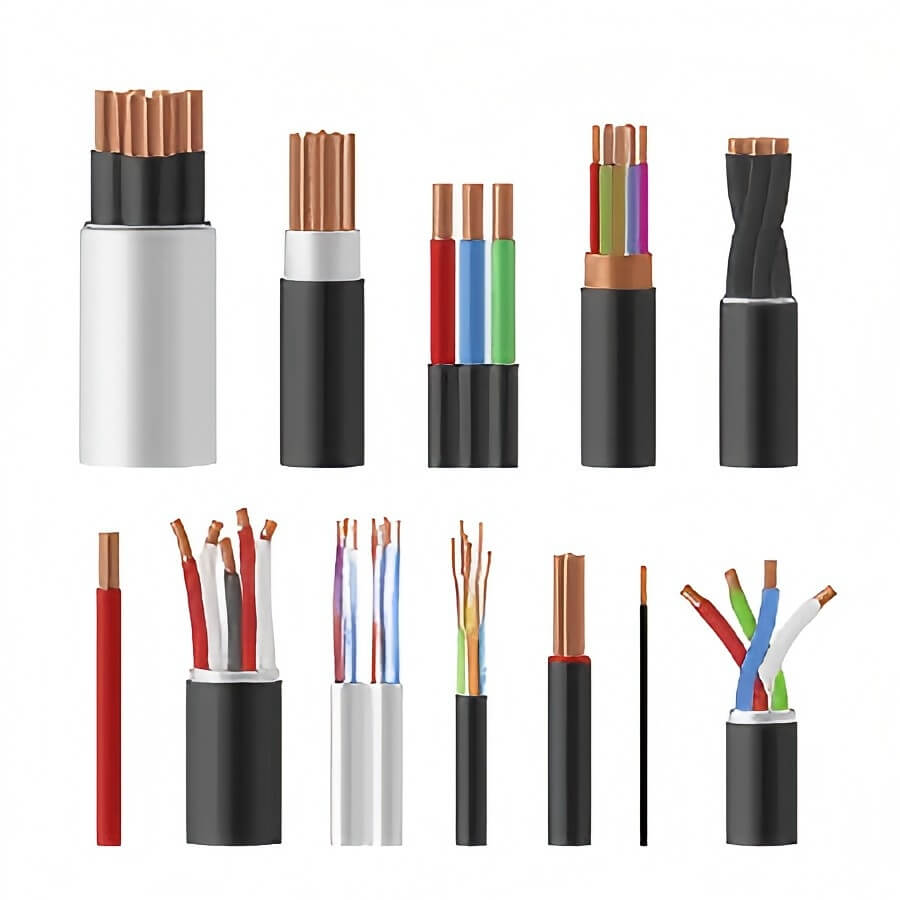

أنواع الكابلات الكهربائية
A. الكابلات المغلفة غير المعدنية (NM)
الكابل المغلف بغير المعدن، الذي يشار إليه عادةً باسم NM أو Romex، هو الخيار القياسي للأسلاك السكنية. وهو يتألف من عدة موصلات معزولة ومغلفة بغلاف بلاستيكي مرن، مما يسهل تركيبه خلف الجدران والأسقف والأرضيات.
الاستخدامات الشائعة:
- الأسلاك الكهربائية السكنية للمنافذ والأضواء والمفاتيح الكهربائية
- الاستخدامات الداخلية التي لا تشكل الرطوبة فيها مصدر قلق
المزايا:
- ميسورة التكلفة وسهلة التركيب
- خفيفة الوزن ومرنة، مما يجعلها مناسبة لمشاريع الأعمال اليدوية المنزلية
العيوب:
- غير مناسب للبيئات الخارجية أو البيئات عالية الرطوبة
- عرضة للتلف المادي إذا لم يكن مغلقًا بشكل صحيح
B. كابل التغذية تحت الأرض (UF)
صُمم كابل UF لتطبيقات الدفن المباشر، مما يعني أنه يمكن وضعه تحت الأرض دون الحاجة إلى قناة إضافية. يتميز بطبقة حماية أكثر قوة مقارنةً بكابل NM، مما يجعله مقاومًا للرطوبة والتربة والعوامل البيئية الأخرى.
الميزات والتطبيقات:
- مثالي للإضاءة الخارجية وأنظمة الري والهياكل المنفصلة
- يتحمل الظروف الجوية القاسية
إرشادات التثبيت:
- يجب دفنه بعمق 18 بوصة على الأقل لضمان السلامة
- يجب توجيهها بعيدًا عن المناطق التي قد تتسبب فيها المعدات الثقيلة في تلفها
C. كابل مصفح (AC)
كابل مصفح (AC) حماية إضافية بفضل غلافه المعدني المرن، مما يجعله خياراً مفضلاً للبيئات عالية الخطورة. تعمل الطبقة المعدنية كدرع ضد التلف المادي والتداخل الكهرومغناطيسي وحتى القوارض.
الخصائص والفوائد:
- متين ومقاوم للسحق أو الثقب
- مناسبة للأماكن الصناعية والمباني التجارية
اعتبارات التركيب:
- يتطلب تأريضاً مناسباً للسلامة
- أكثر تكلفة وتعقيداً في التركيب من كابل NM
D. الكابل المغلف المعدني (MC)
كابل MC هو قريب من كابل التيار المتردد، ولكنه مصمم بمواصفات أعلى، مما يجعله خياراً مفضلاً للمستشفيات ومراكز البيانات والممتلكات التجارية حيث تكون سلامة الطاقة أمراً بالغ الأهمية.
نظرة عامة على بناء كابل MC:
- يتضمن موصلات معزولة مغلفة بغلاف من الألومنيوم أو الفولاذ
- غالبًا ما تكون مزودة بموصل تأريض منفصل
التطبيقات والتحديات المناسبة:
- تُستخدم في المناطق التي يكون فيها الأداء الكهربائي العالي ضرورياً
- يتطلب أدوات متخصصة للتركيب المناسب
أحجام الكابلات الكهربائية
مقياس السلك الأمريكي (AWG)
AWG هو نظام القياس القياسي لتحديد سُمك السلك. وكلما انخفض رقم المقياس كلما كان السلك أكثر سمكاً وزادت قدرته على حمل التيار.
ما أهمية الحجم:
- يمكن أن يؤدي استخدام مقاس خاطئ إلى ارتفاع درجة الحرارة والحرائق الكهربائية
- هناك حاجة إلى أسلاك أكثر سماكة للأجهزة عالية الطاقة مثل الأفران وأنظمة التدفئة والتهوية وتكييف الهواء
تصنيف الجهد والتيار
يجب اختيار الكابلات الكهربائية بناءً على متطلبات الجهد والتيار لمنع التحميل الزائد.
عوامل يجب مراعاتها:
- طول الكابل (تتطلب المسافات الأطول أسلاكاً أكبر لمنع انخفاض الجهد)
- الطلب على الطاقة من الأجهزة المتصلة
السعة الأمبيرية والاشتقاق
تشير الأمبتيتيتي إلى الحد الأقصى للتيار الذي يمكن للكابل التعامل معه قبل ارتفاع درجة الحرارة. يجب مراعاة عوامل التغيير، مثل درجة الحرارة المحيطة وتجميع عدة كابلات معاً، لضمان السلامة.
إرشادات للتحجيم الآمن للكابلات:
- ارجع إلى الكود الكهربائي الوطني (NEC) للاطلاع على مخططات القدرة الكهربائية
- ضع في الحسبان دائمًا الظروف البيئية التي قد تؤثر على أداء الكابل
تركيب الكابلات الكهربائية
A. توجيه الكابلات ودعمها
يضمن التوجيه السليم للكابل طول العمر الافتراضي والسلامة.
أفضل الممارسات:
- استخدم صواني الكابلات أو القنوات لتوجيه منظم وآمن
- تجنب تشغيل الكابلات بالقرب من مصادر الحرارة أو الحواف الحادة
B. إنهاء الكابل وتوصيله
تعتبر توصيلات الكابلات الآمنة ضرورية لمنع فقدان الطاقة والمخاطر المحتملة.
تقنيات الإنهاء السليم:
- استخدم موصلات عالية الجودة لموثوقية تدوم طويلاً
- تأكد من إحكام الشد المناسب لتجنب التوصيلات المفكوكة
C. حماية الكابل والتأريض
التأريض هو إجراء أمان حاسم يمنع الصدمات الكهربائية ويقلل من مخاطر الحريق.
إرشادات للحماية الفعالة:
- استخدم دائمًا موصلات التأريض عند الحاجة
- حماية الكابلات من التلف الميكانيكي باستخدام القنوات أو المجاري المائية
أسئلة شائعة حول أنواع الكابلات الكهربائية وأحجامها وتركيبها
1. ما الفرق بين كابلات NM وكابلات UF؟
صُمم كابل NM للبيئات الداخلية الجافة، بينما صُمم كابل UF للاستخدام تحت الأرض وفي الهواء الطلق.
2. كيف يمكنني تحديد الحجم الصحيح للكابل المناسب لتطبيق معين؟
استشر مخطط AWG، وضع في اعتبارك انخفاض الجهد على المسافة، وتأكد من أن الكابل يفي بمتطلبات السعة.
3. ما أهمية دعم الكابلات وتوجيهها بشكل صحيح أثناء التركيب؟
يمنع التلف المادي، والسخونة الزائدة، والأعطال الكهربائية التي قد تؤدي إلى مخاطر الحريق.
4. ما هي الاعتبارات الرئيسية لتأريض الكابلات الكهربائية؟
يضمن التأريض الاستقرار والسلامة الكهربائية من خلال منع الجهد الشارد وتقليل مخاطر الصدمات.
الخاتمة
إن فهم أنواع الكابلات الكهربائية لا يتعلق فقط باختيار الحجم المناسب - بل يتعلق بضمان السلامة والكفاءة والامتثال لمعايير الصناعة. يمكن للكابلات المناسبة تحسين كفاءة الطاقة وحماية نظامك الكهربائي من الأعطال وإطالة عمر الأجهزة. سواء كنت تقوم بتوصيل أسلاك منزل جديد أو ترقية منشأة تجارية أو تركيب حلول طاقة من الدرجة الصناعية، فإن اتباع أفضل الممارسات لاختيار الكابلات وتوجيهها وتركيبها أمر ضروري.
من خلال تطبيق معرفة الخبراء والالتزام بإرشادات السلامة، يمكنك ضمان عمل أنظمتك الكهربائية بكفاءة وأمان لسنوات قادمة.
